22 de Julio de 2018

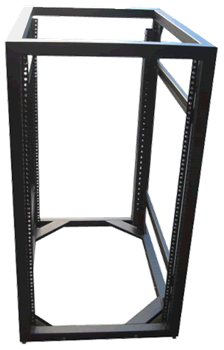

Esqueleto de Gabinete



Esqueleto de gabinete







Uso:

Es una rack abierto de 19" que se diseño para solucionar los problemas que ocasionan los servidores con profundidades de 20" a 37" de profundidad y que no caben en los racks abiertos de 2 postes de aluminio y por alguna causa no se requiere adquirir un gabinete cerrado.

Descripcion:

Rack abierto en estructura de 19" de 4 apoyos y de profundidades desde 27" hasta 42" para 12, 20, 40 y 45 UR (Unidades de Rack)

Especificaciones:

  • Fabricados en acero tubular (PTR) de 11/2" x 11/2" soldados de una sola pieza y pintados con pintura electrostática horneada texturizada
  • Incluyen: 2 pares de cremalleras deslizables en CRS (acero rolado en frío) cal.18 .UR/EIA unidades de rack a 19" y 4 niveladores de Piso.
  • Las cremalleras pueden ser de 2 opciones perforadas para tonillo de 1/4 o machueleadas en medida 12/24 con espacios universales de rack

Accesorios:

Se les puede colocar techo, ventiladores, organizadores de cables de 7 pies. Organizadores de cables de 19", Tira de 6,10 y 20 Contactos, Lámpara de 19", Ruedas, Juego antisísmico, charola fija de 4 apoyos, charola fija de 2 apoyos, charola deslizables con y sin porta Mouse. Se pueden unir entre si y solicitar tapas laterales y puerta traseras hacer una mejor instalación de su site.

Accesorios para Gabinetes



Ancho Libre Ancho Total Altura Libre Altura Total Profundidad Libre Profundidad Total Carga
Esqueleto de Gabinete de 12 Unidades de Rack 19"
(48.20 cm.)
22"
(55.90 cm.)
21"
(53.30 cm.)
25"
(63.50 cm.)
21"(53.34 cm.)
25"(63.50 cm.)
29"(73.70 cm.)
33"(83.80 cm.)
37"(94.00 cm.)
42"(106.70 cm.)
24"(61.00cm.)
28"(71.00cm.)
32"(81.30cm.)
36"(91.50cm.)
40"(101.60cm.)
45"(114.30cm.)
200 Kg.
con o sin ruedas
Esqueleto de Gabinete de 20 Unidades de Rack 19"
(48.20 cm.)
22"
(55.90 cm.)
35.4"
(90.00 cm.)
40"
(101.60 cm.)
21"( 53.34 cm.)
25" ( 63.50 cm.)
29"(73.70 cm.)
33" (83.80 cm.)
37" (94.00 cm)
42" (106.70 cm.)
24"(61.00 cm.)
28"(71.00 cm.)
32"(81.30 cm.)
36"(91.50 cm.)
40"(101.60 cm.)
45"(114.30 cm.)
400 Kg.
con o sin ruedas
Esqueleto de Gabinete de 40 Unidades de Rack 19"
(48.20 cm.)
22"
(55.90 cm.)
70"
(1.78 cm.)
75"
(190.50 cm.)
21" ( 53.34 cm.)
25" ( 63.50 cm.)
29"(73.70 cm.)
33" (83.80 cm.)
37" (94.00 cm.)
42" (106.70 cm.)
24"(61.00 cm.)
28"(71.00 cm.)
32"(81.30 cm.)
36"(91.50 cm.)
40"(101.60 cm.)
45"(114.30 cm.)

600 Kg. sin ruedas

400 Kg. con ruedas

Esqueleto de Gabinete de 45 Unidades de Rack 19"
(48.20 cm.)
22"
(55.90 cm.)
81"
(206 cm.)
84"
( 213.4 cm.)
21" ( 53.34 cm.)
25” (63.50 cm.)
29”(73.70 cm.)
33” (83.80 cm.)
37” (94.00 cm)
42” (106.70 cm.)
24"(61.00 cm.)
28"(71.00 cm.)
32"(81.30 cm.)
36"(91.50 cm.)
40"(101.60 cm.)
45"(114.30 cm.)

700 Kg. sin ruedas

400 Kg. con ruedas
